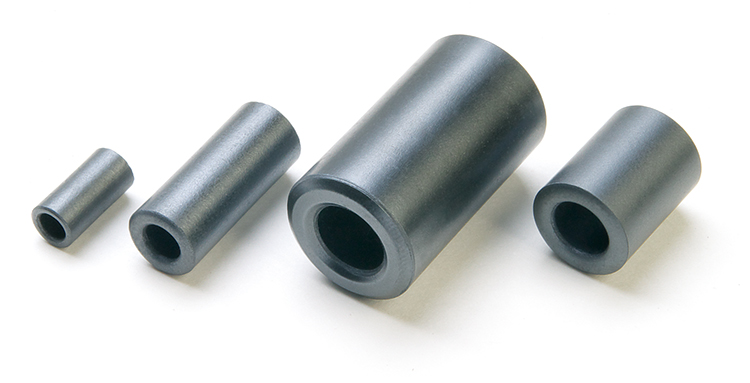

談?wù)効垢蓴_磁環的設計原則
- 點擊次數： 5188
- 發布時間： 2019年01月19日
EMC設計應是任何電子器件和系統綜合設計的一部分。它遠比試圖使產品達到EMC的其他方法更節約成本。EMC的主要設計技術包括：電磁屏蔽方法、電路的濾波技術，以及包括應特別注意的接地元件搭接的接地設計。
EMC設計應是任何電子器件和系統綜合設計的一部分。它遠比試圖使產品達到EMC的其他方法更節約成本。EMC的主要設計技術包括：電磁屏蔽方法、電路的濾波技術，以及包括應特別注意的接地元件搭接的接地設計。
1、良好的電氣和機械設計原則的應用
首先，優秀的EMC設計的基礎是良好的電氣和機械設計原則的應用。這其中包括可靠性考慮，比如在可接受的容限內設計規范的滿足，好的組裝方法以及各種正在開發的測試技術。
一般來說，驅動當今電子設備的裝置要安裝在PCB上。這些裝置由具有潛在干擾源以及對電磁能量敏感的元件和電路構成。因此，PCB EMC設計是EMC設計中的下一個最重要的問題。有源元件的位置、印制線的走線、阻抗的匹配、接地的設計以及電路的濾波均應在EMC設計時加以考慮。一些PCB元件還需要進行屏蔽。
2、內部電纜的連接
再次，內部電纜一般用來連接PCB或其他內部子組件。因此，包括走線方法和屏蔽的內部電纜EMC設計對于任何給定器件的整體EMC來說是十分重要的。
在PCB的EMC設計和內部電纜設計完成以后，應特別注意機殼的屏蔽設計和所有縫隙、穿孔和電纜通孔的處理方法。
3、電源及電纜濾波器
最后，還應著重考慮輸入和輸出電源和其他電纜濾波問題。
